X-Band-Radar-Frequenz-Synthese-Einheit Wesentliche Komponente für fortschrittliche Sensortechnologie

X-Band-Radar-Frequenz-Synthese-Einheit Wesentliche Komponente für fortschrittliche Sensortechnologie

Produkte - Radarzubehör
  • Hervorheben

    Radarfrequenz-Synthese-Einheit

    ,

    Frequenz-Synthese-Einheit für Radar

  • Modell Nr.
    AS1
  • Installationsmodus
    Stütze oder Stativ aus geschliffenem Stahl
  • Anwendung
    Industrie, Spezialausrüstung
  • Gemeinsam
    SMP
  • Häufigkeit
    40 MHz
  • Signalform
    Lang-Kurzpuls-Kompositionssignal
  • Transportpaket
    Verpackung von Luftfahrtboxen
  • Spezifikation
    X-Band
  • Handelsmarke
    OME akzeptabel
  • Ursprung
    China
  • HS-Code
    8526109090
  • Versorgungsmaterial-Fähigkeit
    100pieces/year
  • Anpassung
    Erhältlich
  • Typ
    Sensor
  • Gebrauch
    Sicherheitswarnung und -schutz
  • Herkunftsort
    China
  • Markenname
    OEM
  • Zertifizierung
    ISO
  • Min Bestellmenge
    10

X-Band-Radar-Frequenz-Synthese-Einheit Wesentliche Komponente für fortschrittliche Sensortechnologie

  • X-Band-Radar-Frequenz-Synthese-Einheit Wesentliche Komponente für fortschrittliche Sensortechnologie
  • X-Band-Radar-Frequenz-Synthese-Einheit Wesentliche Komponente für fortschrittliche Sensortechnologie
Preis erhalten Kontakt

X-Band-Radar-Frequenz-Synthese-Einheit Die wesentliche Komponente für fortschrittliche Sensortechnologie


Die Frequenz-Synthese-Einheit besteht hauptsächlich aus einem Frequenz-Synthese-Modul, einem Empfangsmodul und einem Steuerungsmodul usw. Sie erledigt hauptsächlich Funktionen wie Wellenformgenerierung,Leistungsverstärkung, Referenzsignalgenerierung, Echosignalverstärkung und Filterung.

Zubereitungen zur Herstellung von


Ausgangssignal:Ausgangssignal vollständig kohärent

Unter der Kontrolle des Signalprozessors, nach Empfang von Signalen wie Frequenzsteuerung und Impulsbreitensteuerung, die Signalträgerfrequenz, Impulsbreite, Signaltyp,und die Frequenz des lokalen Oszillators sind voreingestelltNach Empfang eines Auslösersignals wechselt es sofort in den vorgegebenen Arbeitszustand.

Starten des Anregungssignals
Betriebsfrequenz X-Band
Signalform Lange-kurzpulsiertes Zusammengesetztes Signal
Emissionserregungssignalphasenlärm ≤ 90 dBc/Hz@1kHz
Ausgangsmodus 1 Straße
Gelenk SMP

Uhrzeichen
Häufigkeit 40 MHz
Wellenform Punktfrequenz kontinuierliche Welle
Ausgangsleistung 4 dBm ± 1 dB (50 Ω Belastung)
Gelenk SMP

Synchronisationssignal
Häufigkeit 10 MHz
Wellenform Punktfrequenz kontinuierliche Welle
Ausgangsleistung ≥ 5 dBm (50 Ω Belastung)
Gelenk SMP

Empfänger
Rf-Frequenz X-Band
Flachheit des Bandes ≤ 1 dB
linearer Dynamikbereich ≥ 45 dB
STC HF-Betrieb, Steuertiefe ≥ 30 dB
Anzahl der Kanäle 2 Strecken
HF-Anschluss SMP
Mehrkernanschluss J30J-Serie
Größe 90 mm*150 mm*30 mm
Gewicht ≤ 0,9 kg

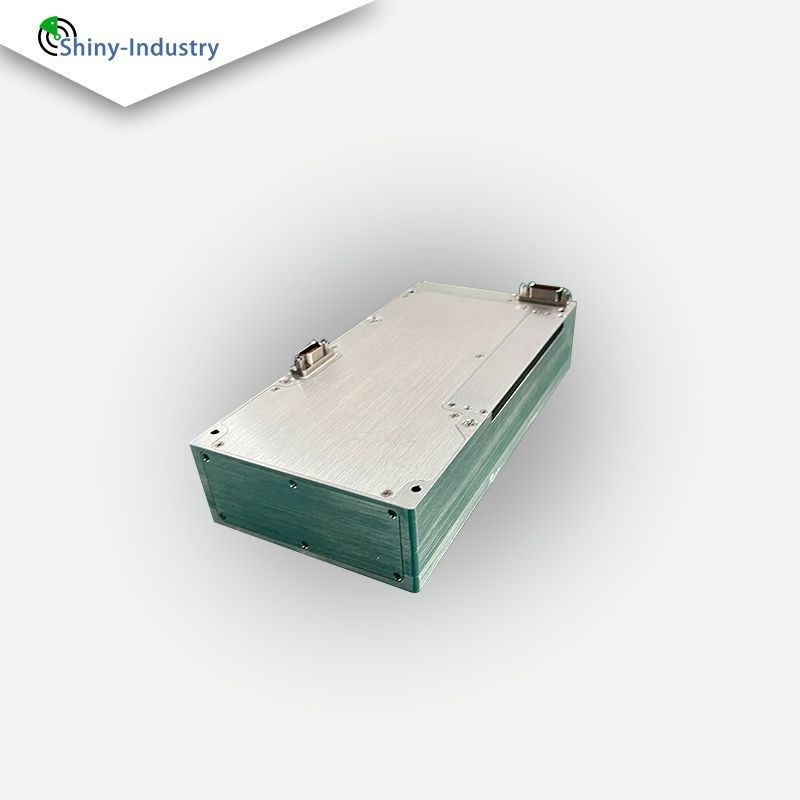

X-Band-Radar-Frequenz-Synthese-Einheit Wesentliche Komponente für fortschrittliche Sensortechnologie 0

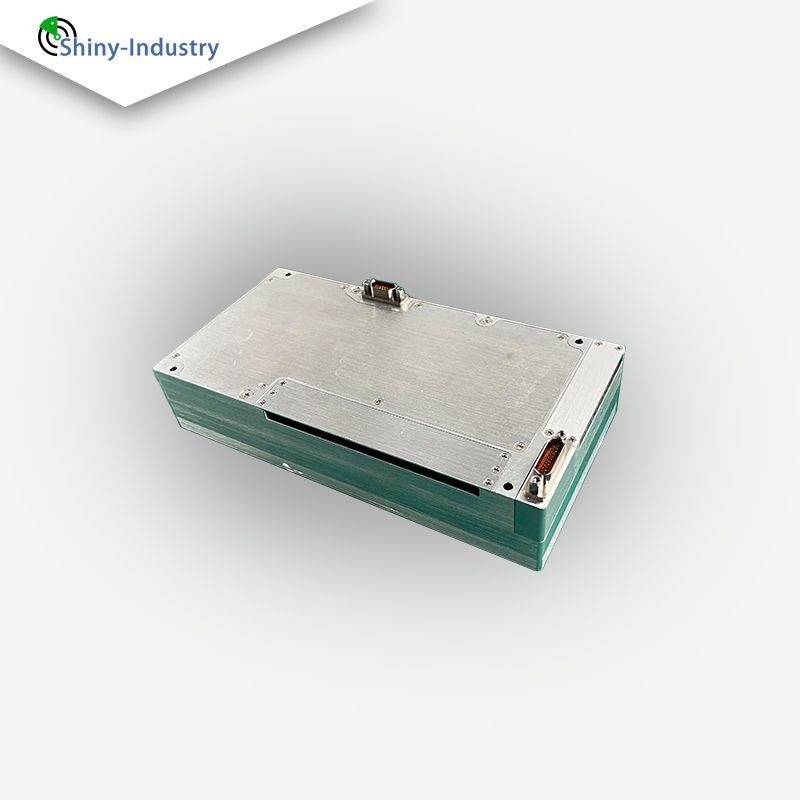

X-Band-Radar-Frequenz-Synthese-Einheit Wesentliche Komponente für fortschrittliche Sensortechnologie 1
